CableWalker DataProcessing
Комплексное ПО для автоматизированной диагностики ЛЭП по данным БПЛА

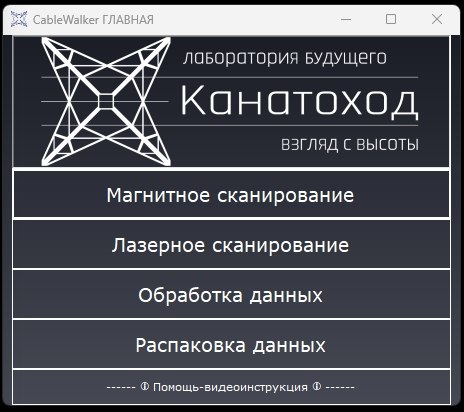

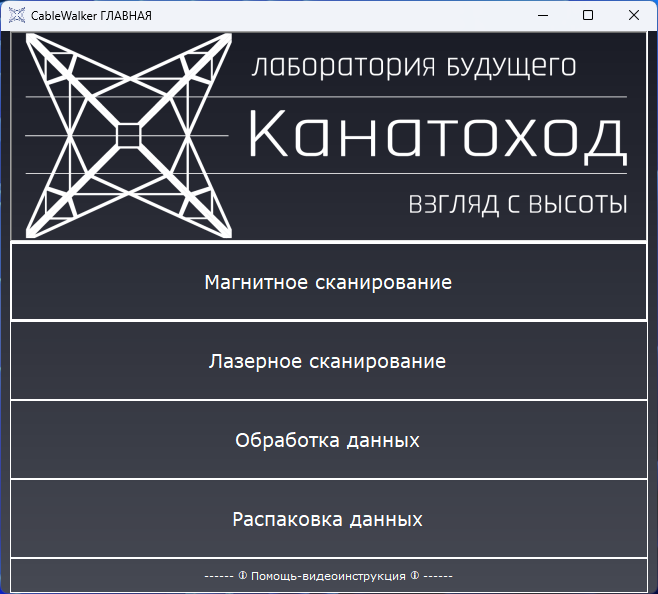

Всё для диагностики воздушных линий электропередачи в одном ПО, которое содержит в себе 4 модуля: распаковка данных с дрона, видеоанализ с измерением дефектов, 3D-обработка облака точек LiDAR с расчётом провеса и охранной зоны, а также анализ магнитной дефектоскопии проводов. Автоматическая генерация отчётов по результатам обследования.

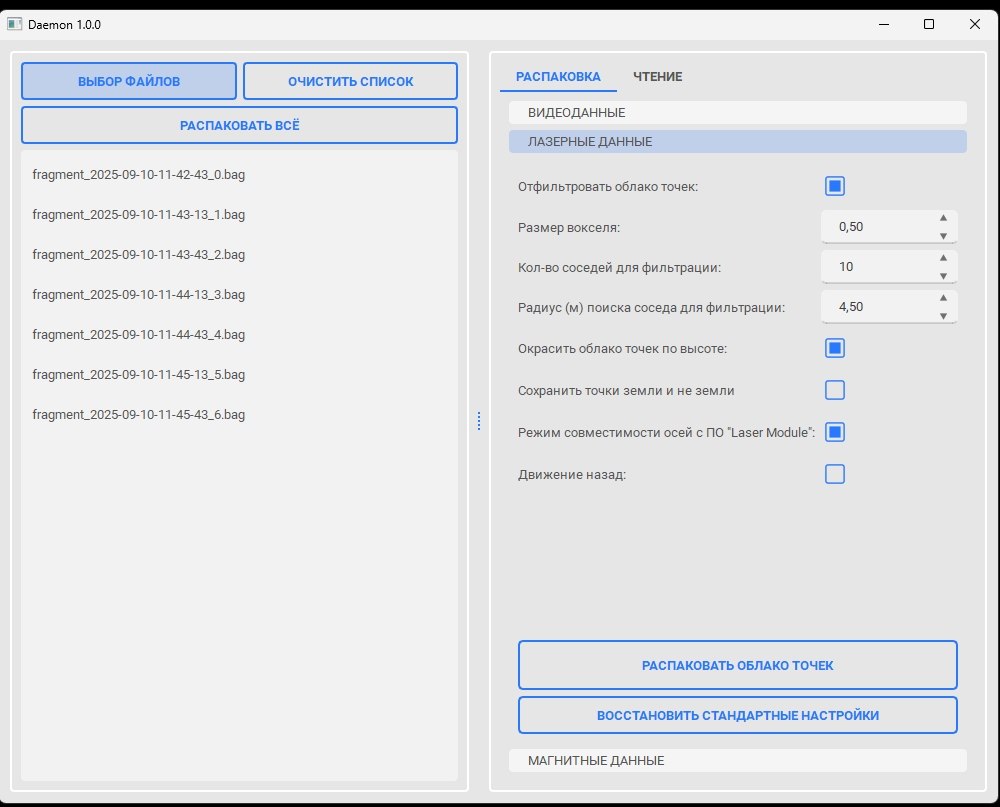

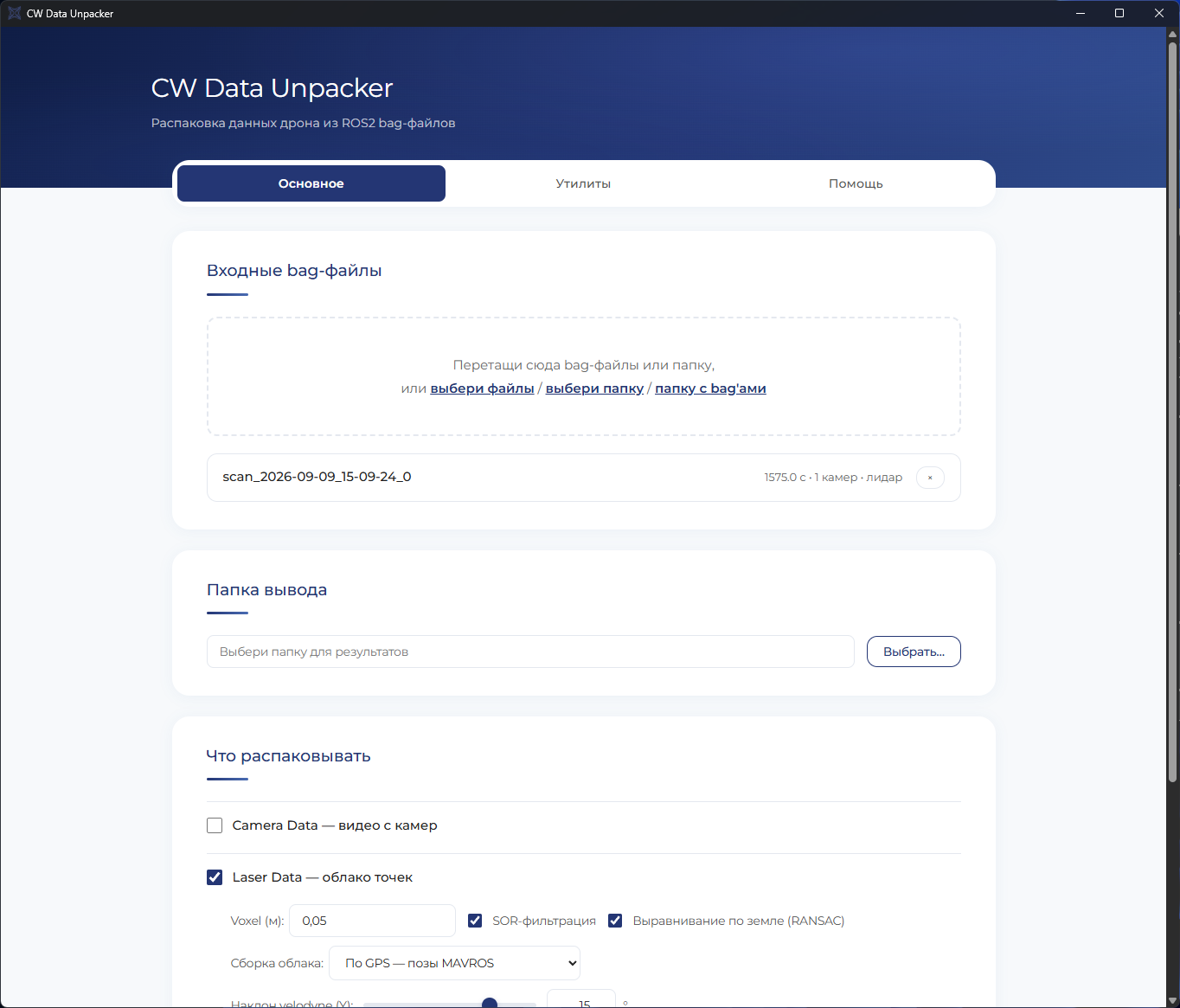

1. Распаковка данных:
Все данные с дрона — видео, лазерное сканирование, магнитная дефектоскопия — приходят в едином архиве .bag. Одним нажатием кнопки «Распаковать всё» вы получаете структурированные папки с видео, облаками точек и дефектограммами по каждому пролёту, без лишней возни с файлами.
- Пакетная обработка сразу нескольких пролётов
- Автоматическая проверка полноты данных (сразу видно, что не досняли)
- Гибкая настройка выгрузки под конкретный тип съёмки
2. Обработка видеоданных:
Просматривайте курсовое видео проезда дрона вдоль провода с наложенными координатами, метражом и наименованием пролёта — вы всегда точно знаете, где находится дефект.
- Регулировка скорости воспроизведения для удобного просмотра
- Встроенный редактор скриншотов: выделение области дефекта, измерение углов отклонения опор и отклонений элементов конструкции в миллиметрах
- Автоматическое сохранение кадров дефектов с привязкой к пролёту

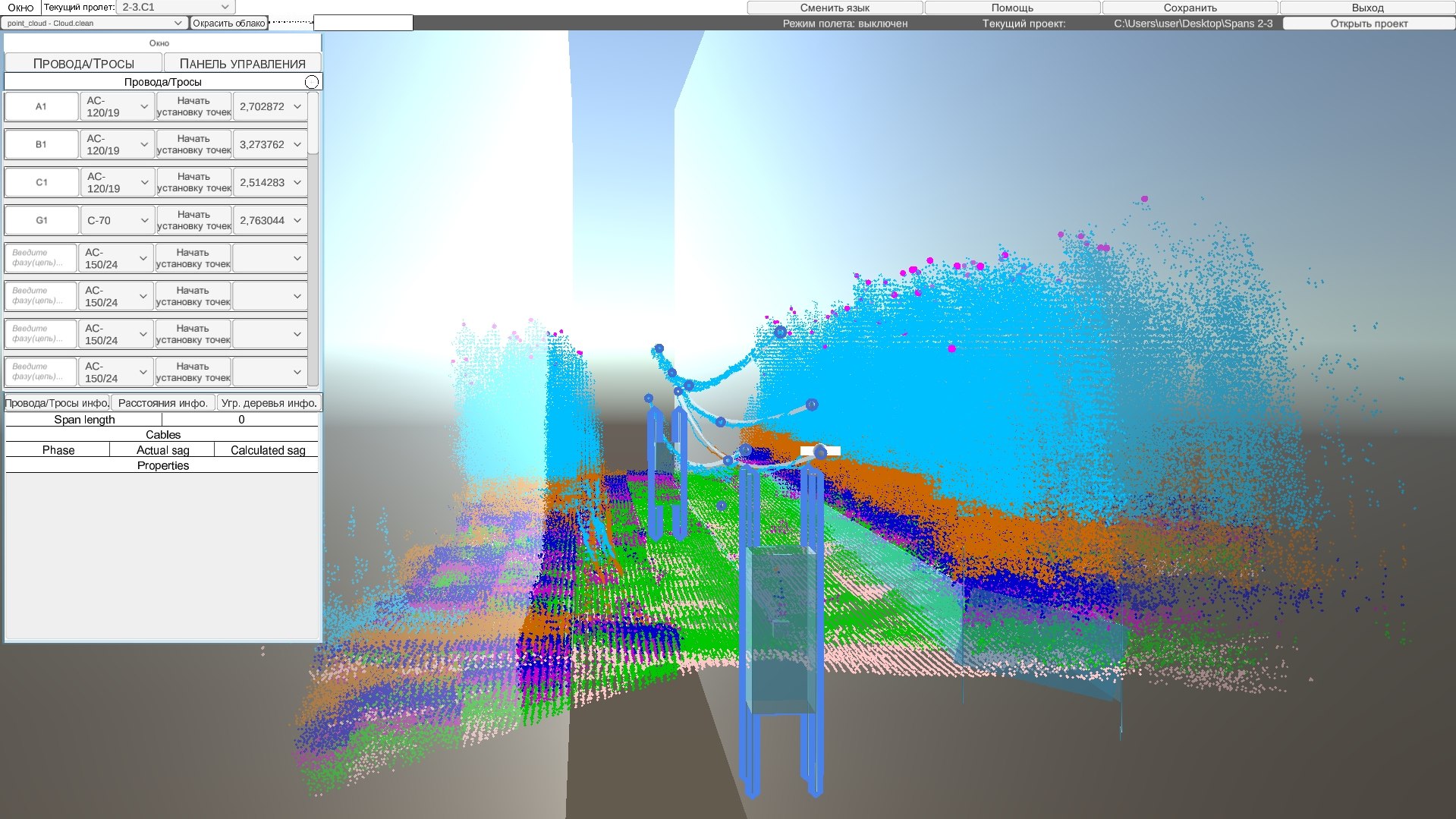

3. Обработка облака точек (LiDAR):
Технология LiDAR даёт точную 3D-модель трассы — с проводами, опорами и растительностью. Программа восстанавливает провода по облаку точек и выдаёт полный набор инженерных расчётов, которые раньше делались вручную:
- Расчёт стрел провеса и механического напряжения проводов с пересчётом на нормативные погодные условия
- Определение расстояний между фазами, до земли и до пересекаемых объектов
- Автоматический расчёт угрожающих деревьев в охранной зоне
- Расчёт площадей древесно-кустарниковой растительности, дорог и построек в охранной зоне (ДКР)
- Экспорт всех расчётов в готовые таблицы

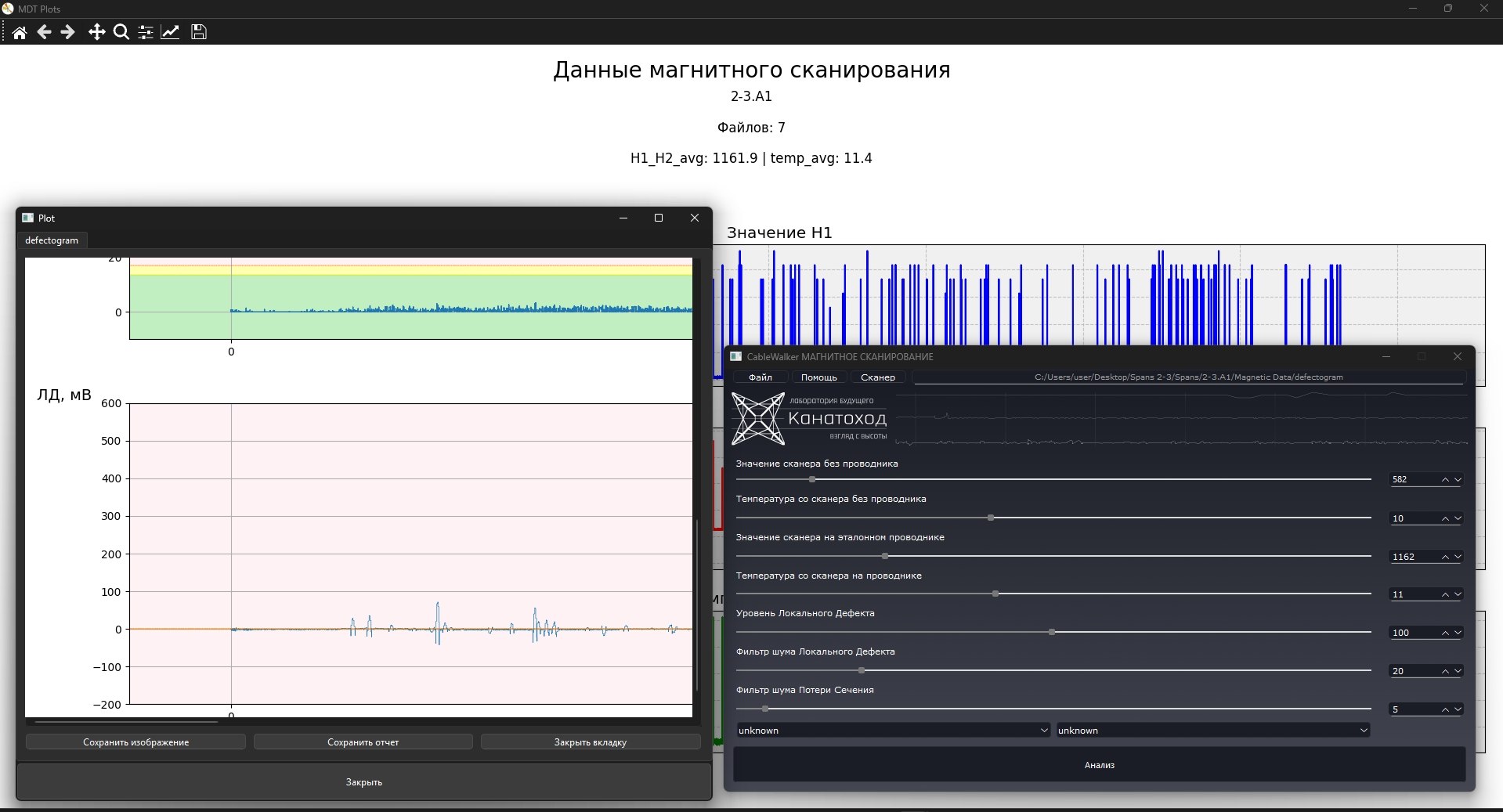

4. Магнитное сканирование:
Магнитный дефектоскоп на борту дрона сканирует провод в полёте, фиксируя малейшие изменения магнитного поля. Программа превращает эти сигналы в наглядную дефектограмму с автоматической классификацией повреждений:
- Цветовая индикация критичности дефекта — зелёная (норма), жёлтая (требует внимания), красная (аварийный уровень)
- Гибкая настройка чувствительности и фильтрации шумов под конкретный тип провода
- Готовый отчёт по дефектограмме в один клик

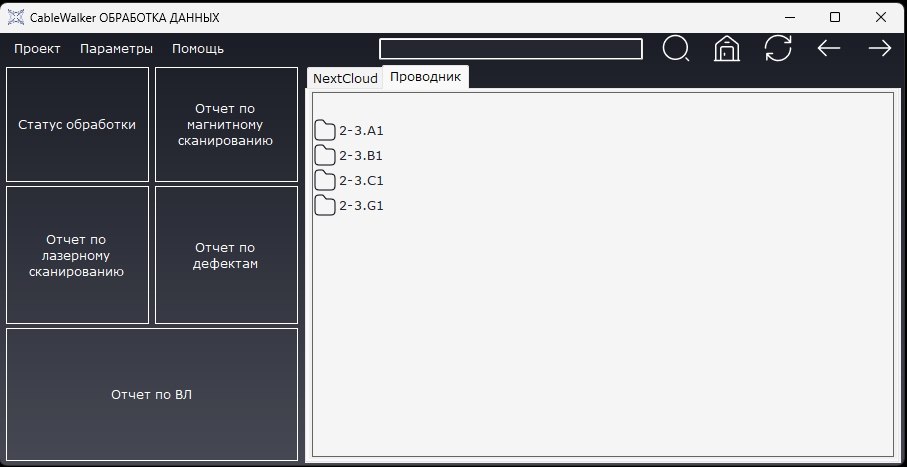

Единый отчёт по линии
Все результаты — фото дефектов, магнитограммы, таблицы расчётов, ведомости габаритов и растительности — собираются в один документ .docx автоматически. Никакой ручной вёрстки отчётов.
CableWalker DataProcessing — от сырых данных с дрона до готового технического заключения без лишних движений
